Nguyên nhân phổ biến của sự biến dạng cốc giấy bền vững

Cốc giấy bền vững, được sử dụng rộng rãi làm đồ đựng dùng một lần trong cuộc sống hiện đại, thường xuyên biểu hiện các hiện tượng biến dạng khác nhau khi đựng đồ uống ở các nhiệt độ khác nhau, bao gồm vết lõm ở thân cốc, phồng đáy và biến dạng vành. Đằng sau những biến dạng tưởng chừng đơn giản này là những cơ chế phức tạp liên quan đến nhiều lĩnh vực như khoa học vật liệu, nhiệt động lực học và cơ học chất lỏng. Việc hiểu rõ nguyên nhân của những biến dạng này không chỉ giúp người tiêu dùng sử dụngly giấy bền vữngmột cách chính xác mà còn cung cấp cơ sở khoa học để các nhà sản xuất cốc giấy tối ưu hóa thiết kế sản phẩm.

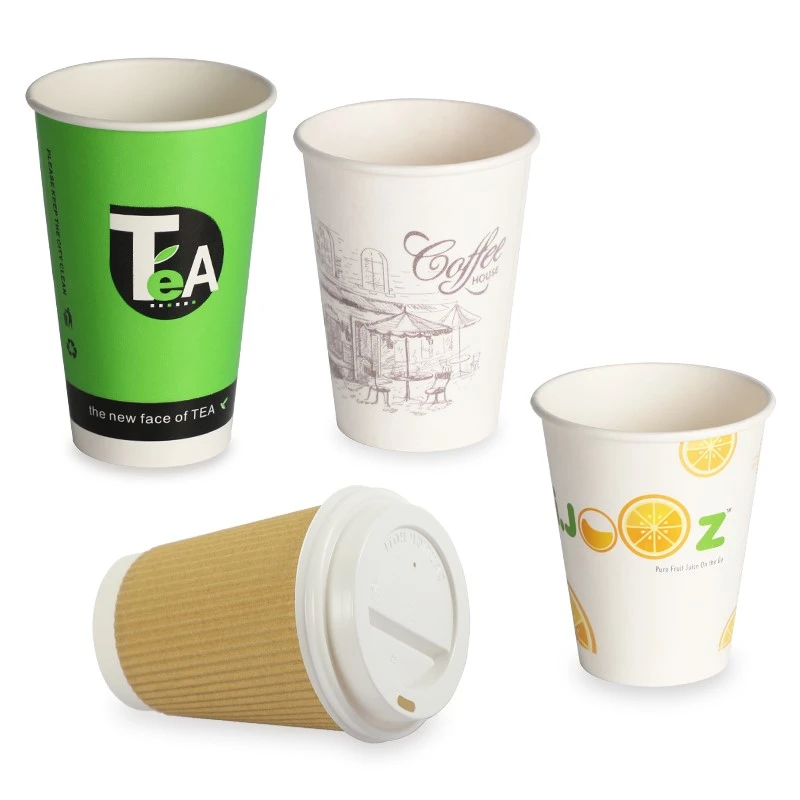

Các thiết kế cốc giấy bền vững khác nhau và đặc điểm cấu trúc của chúng

I. Cấu trúc cơ bản của ly giấy bền vững

Hiện đạily giấy bền vữngsử dụng cấu trúc hỗn hợp nhiều lớp để đáp ứng nhu cầu của các tình huống sử dụng khác nhau. Cấu trúc cốc giấy điển hình bao gồm 3 lớp chính: lớp giấy bên ngoài, lớp giấy đế ở giữa và lớp chống thấm bên trong. Thiết kế cấu trúc này, trong khi cung cấp chức năng, cũng tạo ra khả năng biến dạng.

Lớp giấy bên ngoài thường sử dụng giấy kraft-thực phẩm hoặc bìa cứng tẩy trắng, có độ cứng và khả năng in tốt. Lớp đế giấy ở giữa là kết cấu chính của cốc giấy, được làm từ sợi thực vật đã qua xử lý, thường là 100% bột gỗ nguyên chất. Lớp chống thấm bên trong rất quan trọng để ngăn chặn rò rỉ chất lỏng; Cốc giấy bền vững truyền thống sử dụng lớp phủ polyetylen (PE), trong khi những năm gần đây, vật liệu phân hủy sinh học như axit polylactic (PLA) cũng đã xuất hiện.

Điều đáng chú ý là cốc giấy bền vững cho các mục đích sử dụng khác nhau có sự khác biệt đáng kể về thiết kế kết cấu. Cốc uống nước nóng thường sử dụng lớp phủ PE một mặt-có độ dày 15-20 micromet, trong khi cốc uống nước lạnh yêu cầu lớp phủ PE hai lớp, tăng độ dày lên 18-22 micromet. Sự khác biệt trong thiết kế này ảnh hưởng trực tiếp đến hành vi biến dạng của cốc giấy bền vững trong các môi trường nhiệt độ khác nhau.

Điều này cũng ảnh hưởng tới tính chất biến dạng của cốc giấy.

II. Cơ chế biến dạng cốc giấy trong các tình huống đồ uống nóng

2.1 Phân tích dẫn nhiệt và ứng suất nhiệt

Khi cốc giấy đựng đồ uống nóng, nhiệt sẽ nhanh chóng được truyền từ chất lỏng có nhiệt độ cao{0}}sang thành cốc, một quá trình liên quan đến các cơ chế dẫn nhiệt phức tạp. Giấy là chất cách nhiệt kém; Khi đổ nước sôi vào cốc giấy, nhiệt lượng nhanh chóng truyền lên bề mặt cốc khiến nhiệt độ của giấy tăng mạnh, khó giữ được hình dạng và nguyên vẹn.

Biến dạng nhiệt của cốc giấy đựng đồ uống nóng

Sự truyền nhiệt nhanh chóng này tạo ra sự chênh lệch nhiệt độ đáng kể trong cốc giấy. Thành trong của cốc tiếp xúc trực tiếp với đồ uống nóng và nhiệt độ của nó gần với nhiệt độ chất lỏng (thường là 80-100 độ), trong khi nhiệt độ của thành ngoài tương đối thấp hơn. Sự chênh lệch nhiệt độ giữa bên trong và bên ngoài dẫn đến sự giãn nở nhiệt không đều của vật liệu, từ đó tạo ra ứng suất nhiệt. Khi ứng suất nhiệt vượt quá giới hạn chảy của vật liệu, cốc giấy sẽ bị biến dạng.

Theo lý thuyết ứng suất nhiệt, lực biến dạng và lực phục hồi do thay đổi nhiệt độ được gọi là ứng suất nhiệt. Độ lớn của ứng suất nhiệt phụ thuộc vào hệ số giãn nở nhiệt của vật liệu, mô đun đàn hồi và độ lớn của sự thay đổi nhiệt độ. Đối với các kết cấu composite như cốc giấy bền vững, sự khác biệt về hệ số giãn nở nhiệt giữa các lớp vật liệu khác nhau tạo ra ứng suất giữa các lớp, đây là một trong những nguyên nhân quan trọng gây biến dạng cốc giấy.

2.2 Cơ Chế Hình Thành Thân Cốc

Sự lõm xuống của thân cốc là một trong những hiện tượng biến dạng phổ biến nhất trong các tình huống đồ uống nóng. Một chiếc cốc giấy thông thường được đặt trong nước nóng 90 độ trong 5 phút có thể bị lõm xuống tới 1,2 cm. Sự hình thành trầm cảm này liên quan đến tác động tổng hợp của nhiều yếu tố.

Đầu tiên, đồ uống nóng làm cho vật liệu thành cốc mềm ra. Nhiệt độ cao khiến cốc giấy dễ bị mềm và biến dạng, nguyên nhân chủ yếu là do thiết kế kết cấu không hợp lý, không chịu được tác động của môi trường-nhiệt độ cao. Lớp phủ PE mềm đi ở nhiệt độ cao và tính chất cơ học của nó giảm đáng kể. Đồng thời, sợi giấy cũng mất đi độ bền trong môi trường-nhiệt độ cao và-độ ẩm cao.

Thứ hai, sự hình thành chênh lệch áp suất bên trong và bên ngoài sẽ làm trầm trọng thêm mức độ trầm cảm. Khi nhiệt độ của chất lỏng bên trong cốc tăng lên thì không khí bên trong cốc cũng nở ra. Nếu miệng cốc bị đóng hoặc đóng một phần thì không khí giãn nở không thể thoát ra ngoài kịp thời, tạo ra áp suất dương bên trong cốc. Tuy nhiên, khi nhiệt độ chất lỏng giảm dần, không khí bên trong cốc nguội đi và co lại, tạo ra áp suất âm. Áp suất âm này làm cho thân cốc thụt vào trong.

Ngoài ra, tính dị hướng của vật liệu cũng là một yếu tố quan trọng dẫn đến hiện tượng lõm thân cốc. Trong quá trình sản xuất cốc giấy bền vững, các sợi giấy tạo thành một tính định hướng nhất định. Có thể có sự khác biệt về hệ số giãn nở nhiệt và mô đun đàn hồi của vật liệu theo hướng xuyên tâm và hướng trục. Tính bất đẳng hướng này dẫn đến biến dạng không-đồng đều khi nhiệt độ thay đổi, khiến thân cốc có hình dạng lõm không đối xứng.

2.3 Nguyên nhân gây phồng đáy

Tương ứng với tình trạng lõm vào của thân cốc, phần đáy phồng lên là một hiện tượng biến dạng phổ biến khác trong các tình huống đồ uống nóng. Đáy cốc giấy dùng một lần thường được thiết kế có cấu trúc lõm vào trong dễ nhận thấy, đáy lõm 5 mm. Thiết kế này thực sự là một biện pháp phòng ngừa được thực hiện để đối phó với sự giãn nở nhiệt. Khi một cốc nhựa đổ đầy nước nóng, cốc sẽ nở ra và đáy cũng nở ra. Một vết lõm nhỏ được thiết kế để giảm bớt và hấp thụ sự giãn nở nhiệt, ngăn không cho đáy cốc bị phồng lên và cho phép cốc duy trì sự cân bằng thông qua sự hỗ trợ của vành. Tuy nhiên, khi sự giãn nở nhiệt vượt quá mong đợi thiết kế thì biến dạng phồng lên ở đáy vẫn có thể xảy ra.

Cơ chế chính của hiện tượng phồng lên ở đáy bao gồm: giãn nở nhiệt làm cho vật liệu ở đáy giãn nở ra phía ngoài; áp suất thủy tĩnh từ chất lỏng tác dụng thêm lực hướng ra ngoài lên đáy; và mất ổn định cơ học của kết cấu đáy. Khi tác động tổng hợp của các yếu tố này vượt quá khả năng chịu tải-của vật liệu đáy thì sẽ xảy ra biến dạng phồng lên.

2.4 Các yếu tố ảnh hưởng đến biến dạng vành cốc

Sự biến dạng của vành cốc trong các trường hợp đồ uống nóng biểu hiện ở hiện tượng vành cốc bị phồng ra ngoài hoặc bị cong. Là một trong những bộ phận dễ vỡ nhất của cốc giấy, sự biến dạng của vành cốc không chỉ ảnh hưởng đến trải nghiệm của người dùng mà còn có thể dẫn đến rò rỉ chất lỏng.

Các nguyên nhân chính gây biến dạng vành bao gồm: tập trung ứng suất nhiệt ở khu vực vành, vì đây là bộ phận thân cốc tiếp xúc trực tiếp nhất với môi trường bên ngoài; ứng suất cơ học do thao tác hoặc áp suất của nắp; và giảm độ bền do vật liệu bị mềm. Khi nhiệt độ vành tăng lên, lớp phủ PE mềm đi, làm giảm đáng kể khả năng chống biến dạng của vành.

Để cải thiện khả năng chống biến dạng của vành, cốc giấy bền vững hiện đại thường sử dụng thiết kế vành cuộn đôi có độ dày 1,5-2 mm và có thể nhúng dải nhựa PE có đường kính 1-1,5 mm vào bên trong vành cuộn để tăng cường khả năng chống uốn. Thiết kế này giúp phân tán ứng suất một cách hiệu quả và cải thiện sức bền tổng thể của vành.

2.5 Sự khác biệt về biến dạng ở nhiệt độ đồ uống nóng khác nhau

Mức độ biến dạng của cốc giấy có liên quan mật thiết đến nhiệt độ của đồ uống nóng. Theo tiêu chuẩn quốc tế, bài kiểm tra biến dạng nhiệt yêu cầu chiếc cốc không bị biến dạng trong vòng 30 phút trong nước 85 độ. Tuy nhiên, trong thực tế sử dụng, nhiệt độ của đồ uống nóng thường vượt quá tiêu chuẩn này.

Ở ba nhiệt độ thử nghiệm là 70 độ, 90 độ và 100 độ, đặc tính biến dạng của cốc giấy bền vững cho thấy sự khác biệt đáng kể. Ở 70 độ, cốc giấy bền vững thường duy trì hình dạng của chúng; ở góc 90 độ, bắt đầu xuất hiện biến dạng nhẹ; ở 100 độ, sự biến dạng tăng lên đáng kể, có khả năng dẫn đến thân cốc bị lõm nghiêm trọng, đáy bị phồng lên hoặc thậm chí bị vỡ thành cốc.

Hiệu suất của các thương hiệu cốc giấy bền vững khác nhau cũng khác nhau trong các tình huống đồ uống nóng. Ví dụ: cốc giấy bền vững của Starbucks, do được gia cố bằng PE và thiết kế hai lớp, có thể duy trì hình dạng trong 45 phút ở góc 90 độ . Sự khác biệt này chủ yếu xuất phát từ sự khác biệt trong việc lựa chọn vật liệu, thiết kế kết cấu và quy trình sản xuất.

III. Cơ chế biến dạng của cốc giấy bền vững trong kịch bản đồ uống lạnh

3.1 Sự hình thành và ảnh hưởng của chênh lệch áp suất bên trong và bên ngoài

Cơ chế biến dạng chính của cốc giấy bền vững trong các tình huống đồ uống lạnh khác biệt đáng kể so với cơ chế biến dạng trong các tình huống đồ uống nóng. Khi cốc giấy đựng đồ uống lạnh, không khí bên trong cốc nguội đi và co lại, dẫn đến áp suất bên trong giảm. Sự giảm áp suất này dẫn đến áp suất không khí bên ngoài (áp suất khí quyển) tương đối cao hơn, khiến cốc giấy xẹp vào trong.

Cụ thể, nếu cốc được đậy kín và đặt trong môi trường có nhiệt độ -thấp, không khí bên trong cốc nguội nhanh hơn không khí bên ngoài, nghĩa là áp suất do không khí bên ngoài tạo ra lớn hơn áp suất của không khí bên trong cốc, khiến cốc bị xẹp. Hiện tượng này tuân theo Định luật Charles, trong đó phát biểu rằng thể tích của một chất khí tỷ lệ thuận với nhiệt độ tuyệt đối của nó.

Trong sử dụng thực tế, nhiệt độ của đồ uống lạnh thường nằm trong khoảng 0-10 độ. Khi nhiệt độ phòng khoảng 25 độ, chênh lệch nhiệt độ giữa bên trong và bên ngoài cốc có thể lên tới 15-25 độ. Theo định luật khí lý tưởng, sự chênh lệch nhiệt độ này có thể khiến thể tích không khí bên trong cốc co lại khoảng 5-8%. Nếu miệng cốc bị bịt kín, áp suất âm khoảng 5-8% sẽ được tạo ra bên trong cốc, tương đương với chênh lệch áp suất 0,5-0,8 atm.

Mặc dù chênh lệch áp suất này có vẻ nhỏ nhưng nó đủ để gây ra biến dạng đáng kể ở những chiếc cốc giấy có độ bền tương đối yếu. Điều này đặc biệt đúng khi cốc giấy không đủ độ cứng, khiến nó dễ bị xẹp xuống dưới áp suất âm.

3.2 Cơ chế ảnh hưởng của sự ngưng tụ hơi nước

Ngưng tụ hơi nước là một yếu tố biến dạng quan trọng khác trong các tình huống đồ uống lạnh. Khi cốc giấy đựng đồ uống lạnh, nhiệt độ thành cốc thấp hơn nhiệt độ điểm sương xung quanh khiến hơi nước trong không khí ngưng tụ thành những giọt nước nhỏ trên bề mặt thành cốc.

Nếu sử dụng cốc đựng đồ uống nóng (chỉ có lớp phủ PE bên trong) để đựng đồ uống lạnh, hơi nước dễ hình thành ở thành ngoài của cốc, dẫn đến thân cốc bị mềm và biến dạng. Nguyên nhân là do mặt ngoài của cốc đựng nước nóng không có lớp chống thấm nước, nước ngưng tụ trực tiếp thấm vào các sợi giấy khiến giấy hút nước và mềm ra. Tác động của quá trình ngưng tụ đến độ bền của cốc giấy bền vững rất nhiều mặt: Thứ nhất, hơi ẩm xâm nhập khiến sợi giấy bị phồng lên, phá vỡ cấu trúc sợi ban đầu và làm giảm tính chất cơ học của giấy; thứ hai, nước có tác dụng làm dẻo, làm giảm lực liên kết giữa các sợi giấy và làm cho giấy mềm hơn; cuối cùng, việc tiếp xúc liên tục với độ ẩm có thể dẫn đến thoái hóa sợi và-sử dụng lâu dài sẽ ảnh hưởng nghiêm trọng đến tính toàn vẹn cấu trúc của cốc giấy.

Các nghiên cứu cho thấy cốc đựng đồ uống lạnh cần có lớp phủ PE hai lớp. Lớp ngoài ngăn chặn sự ngưng tụ làm mềm thành cốc. Cốc đựng đồ uống lạnh PE hai lớp có độ hoàn thiện bề mặt tốt, giữ cho đồ uống luôn mát và ngăn chặn sự ngưng tụ hơi nước thấm vào thành ngoài. Thiết kế này giải quyết hiệu quả vấn đề làm mềm cốc do ngưng tụ.

3.3 Thay đổi về hiệu suất vật liệu trong môi trường-nhiệt độ thấp

Trong môi trường có nhiệt độ-thấp, tính chất cơ học của vật liệu cốc giấy trải qua những thay đổi đáng kể. Nhiệt độ thấp làm cho vật liệu trở nên giòn, giảm độ dẻo dai và khả năng chống biến dạng. Khi nhiệt độ xuống dưới -20 độ, cốc giấy có thể trở nên giòn, tăng nguy cơ nứt, vỡ.

Đối với sợi giấy, nhiệt độ thấp khiến sợi giấy bị co rút, làm tăng ứng suất bên trong. Đồng thời, nước có thể đóng băng ở nhiệt độ thấp, gây giãn nở thể tích và làm hỏng cấu trúc sợi. Thiệt hại này không thể khắc phục được và làm giảm đáng kể độ bền của cốc giấy.

Lớp phủ PE cũng trải qua những thay đổi về hiệu suất ở nhiệt độ thấp. Mặc dù nhiệt độ chuyển thủy tinh của PE rất thấp (khoảng -100 độ) và quá trình chuyển thủy tinh không xảy ra ở nhiệt độ đồ uống lạnh thông thường, mô đun đàn hồi của nó tăng khi nhiệt độ giảm. Sự gia tăng độ cứng này làm cho lớp phủ dễ bị gãy giòn hơn, đặc biệt khi chịu áp lực cơ học.

3.4 Chế độ biến dạng đặc biệt trong kịch bản đồ uống lạnh

Trong các tình huống đồ uống lạnh, ngoài vết lõm thông thường trên thân cốc, một số chế độ biến dạng đặc biệt có thể xảy ra. Biến dạng đáy là một trong số đó. Do nhiệt độ của đồ uống lạnh thấp nên sự chênh lệch nhiệt độ lớn được hình thành khi đáy cốc tiếp xúc trực tiếp với mặt bàn, dẫn đến chất liệu đáy cốc co rút không đều và gây biến dạng.

Biến dạng vành cốc cũng phổ biến trong các tình huống đồ uống lạnh. Khi vành cốc tiếp xúc lâu ngày với nước ngưng tụ sẽ hút nước và mềm ra. Nếu tác dụng ngoại lực vào thời điểm này (chẳng hạn như lực tay cầm hoặc nắp), vành cốc dễ bị biến dạng. Hơn nữa, khí carbon dioxide trong đồ uống lạnh cũng có thể ảnh hưởng đến vành cốc.

Một số cốc uống lạnh được thiết kế đặc biệt cũng có thể bị biến dạng cục bộ. Ví dụ, một số cốc giấy bền vững có các đường gân gia cố hoặc cấu trúc dạng sóng trong thiết kế của chúng. Những cấu trúc này có thể chịu sự tập trung ứng suất do vật liệu co ngót ở nhiệt độ thấp, dẫn đến biến dạng cục bộ hoặc nứt.

IV. Ảnh Hưởng Của Thời Gian Đến Sự Biến Dạng Của Cốc Giấy

4.1 Làm mềm dần dần do sự di chuyển của hơi ẩm

Trong quá trình sử dụng cốc giấy bền vững, quá trình di chuyển độ ẩm là một quá trình liên tục dẫn đến vật liệu bị mềm dần. Khi cốc giấy chứa chất lỏng, hơi ẩm sẽ di chuyển bên trong vật liệu thông qua hoạt động khuếch tán và mao dẫn. Quá trình di chuyển này liên quan chặt chẽ đến thời gian và dẫn đến những thay đổi dần dần về hiệu suất của cốc giấy.

Trong trường hợp đồ uống nóng, nhiệt độ cao sẽ đẩy nhanh quá trình di chuyển hơi ẩm. Các nghiên cứu đã chỉ ra rằng sau khi ngâm cốc giấy vào nước ấm khoảng 10 giây rồi lấy ra, cần dùng cán lăn ấn phẳng cốc giấy khi làm đồ thủ công để tăng cường độ dẻo của vật liệu khi tạo hình. Điều này cho thấy rằng ngay cả-sự tiếp xúc ngắn hạn với hơi ẩm cũng có thể làm thay đổi đáng kể các đặc tính vật lý của cốc giấy.

Việc tiếp xúc với độ ẩm trong thời gian dài có thể làm giảm đáng kể hiệu suất của cốc giấy. Ví dụ, trong bao bì sữa đậu nành, các chất phụ gia hoặc các phân tử nhỏ không phản ứng ở lớp lót nhựa bên trong có thể di chuyển ra ngoài, tiềm ẩn nguy cơ ảnh hưởng đến an toàn thực phẩm. Mặc dù điều này chủ yếu tập trung vào sự di chuyển hóa học, nhưng những thay đổi về tính chất vật lý cũng quan trọng không kém.

Trong sử dụng thực tế, thời gian cốc giấy đựng được chất lỏng thường dao động từ vài phút đến vài giờ. Trong khung thời gian này, sự di chuyển của hơi ẩm chủ yếu xảy ra ở các khu vực bề mặt và gần{1}}bề mặt. Khi thời gian tăng lên, độ ẩm dần dần xâm nhập vào bên trong vật liệu, dẫn đến hiện tượng mềm hóa tổng thể.

4.2 Đặc điểm biến dạng ở các khoảng thời gian khác nhau

Cốc giấy bền vững thể hiện các đặc tính biến dạng khác nhau ở các thời điểm sử dụng khác nhau. Theo tiêu chuẩn kiểm tra,cốc giấy bền vững cần phải vượt qua-các bài kiểm tra hiệu suất liên quan đến thời gian.

-ngắnbài kiểm tra erm (1 phút) chủ yếu tập trung vào biến dạng tức thời. Ví dụ, kiểm tra độ kín đáy yêu cầu cốc phải được đổ đầy nước và để yên trong 1 phút mà không bị rò rỉ hoặc biến dạng. Biến dạng trong thời gian này chủ yếu là do thay đổi nhiệt độ và ứng suất tức thời và thường có thể đảo ngược.

Kiểm tra-trung hạn (30 phút - 2 giờ) tập trung vào hiệu ứng tích lũy. Kiểm tra khả năng chịu nhiệt độ yêu cầu đổ đầy cốc bằng nước nóng 90 độ và để yên trong 1 phút mà cốc không bị mềm, rò rỉ hoặc có mùi. Tuy nhiên, trong thực tế sử dụng, khung thời gian 30 phút đến 2 giờ phản ánh tốt hơn hiệu suất thực tế của cốc giấy bền vững. Trong giai đoạn này, sự di chuyển độ ẩm và giảm ứng suất bắt đầu có hiệu lực và biến dạng có thể trở nên không thể đảo ngược.

Thử nghiệm dài hạn-(24 giờ) tập trung vào độ bền. Theo tiêu chuẩn quốc tế, cốc chứa nước ở nhiệt độ 4 độ phải đảm bảo không bị rò rỉ-trong 24 giờ. Thử nghiệm này mô phỏng việc sử dụng lâu dài-cốc giấy bền vững trong môi trường lạnh. Các nghiên cứu cho thấy cốc chứa nước ở nhiệt độ 180 độ F (82 độ) trở lên thường bắt đầu có dấu hiệu xuống cấp sau 12-24 giờ, trong khi cốc chứa nước ở nhiệt độ phòng có thể để được lâu hơn.

4.3 Tác động tiềm ẩn của hoạt động vi sinh vật

Mặc dù không phải là yếu tố chính gây biến dạng nhưng hoạt động của vi sinh vật cũng có thể ảnh hưởng đến tính toàn vẹn cấu trúc của cốc giấy bền vững trong những điều kiện nhất định. Khi cốc giấy bền vững chứa đồ uống có đường hoặc chất lỏng giàu dinh dưỡng-khác, chúng có thể cung cấp môi trường phát triển cho vi sinh vật.

Hoạt động trao đổi chất của vi sinh vật tạo ra axit hữu cơ, enzyme và các chất khác có thể làm suy giảm sợi giấy hoặc làm hỏng lớp chống thấm. Mặc dù tác động của hoạt động của vi sinh vật bị hạn chế trong thời gian sử dụng bình thường của cốc giấy (thường không quá 24 giờ), nhưng tác động này có thể trở nên đáng kể khi bảo quản-dài hạn hoặc sử dụng không đúng cách.

Ngoài ra, nấm mốc phát triển tạo ra bào tử và sợi nấm, có thể làm hỏng cấu trúc sợi của giấy, dẫn đến giảm độ bền. Nguy cơ này tăng lên rất nhiều, đặc biệt là trong môi trường có-độ ẩm cao. Vì vậy, cốc giấy bền vững nên được bảo quản ở môi trường khô ráo, thoáng mát và sử dụng trong thời hạn sử dụng.

V. Ảnh hưởng của thiết kế kết cấu đến biến dạng

5.1 Tối ưu hóa cơ học của thân cốc

Độ côn của thân cốc là thông số quan trọng trong thiết kế cốc giấy và có tác động đáng kể đến việc kiểm soát biến dạng. Độ côn tiêu chuẩn của cốc giấy là khoảng 5 độ -7 độ, có thể tăng lên 8 độ -10 độ. Ví dụ: cốc đựng đồ uống nóng của Starbucks sử dụng thiết kế côn 9 độ.

Nguyên lý cơ học của thiết kế côn nằm ở hiệu ứng phân tán áp suất. Cấu trúc côn phía trên rộng hơn và phía dưới hẹp hơn có thể phân tán áp lực thẳng đứng (chẳng hạn như xếp chồng, trọng lượng chất lỏng) sang các cạnh của thân cốc, giảm ứng suất cục bộ. Thiết kế này không chỉ làm giảm ứng suất tập trung ở đáy cốc mà còn tạo điều kiện xếp chồng chặt chẽ hơn, giảm rung lắc trong quá trình vận chuyển. Một số thiết kế được tối ưu hóa thậm chí còn sử dụng góc côn lớn hơn. Ví dụ: một số sản phẩm sử dụng góc nghiêng vàng 15 độ, tạo thành hệ thống hỗ trợ hình tam giác. Thiết kế này tăng cường hơn nữa sự ổn định của cấu trúc và có thể chịu được áp lực bên ngoài lớn hơn.

Tác động của góc côn đến biến dạng chủ yếu thể hiện ở việc: giảm độ lõm của thân cốc, do áp suất phân bố làm giảm nồng độ ứng suất cục bộ; tăng cường độ ổn định của đáy vì diện tích hỗ trợ tăng lên giúp cải thiện khả năng chịu tải; và cải thiện hiệu suất xếp chồng vì thiết kế hình nón cho phép xếp chồng cốc một cách an toàn.

5.2 Thiết kế sáng tạo của cấu trúc đáy

Đáy cốc là bộ phận chính của cốc giấy chịu áp lực, thiết kế của nó ảnh hưởng trực tiếp đến độ ổn định tổng thể và khả năng chống biến dạng.

Thiết kế vòng đỡ đáy cốc là một giải pháp sáng tạo. Một phần nhô ra hình vòng-được ép vào mặt trong của đáy cốc, có chiều cao 0,5-1mm, tạo thành cấu trúc hỗ trợ "treo" để ngăn đáy cốc tiếp xúc trực tiếp với bàn và biến dạng dưới áp lực. Một ví dụ điển hình cho thiết kế này là cốc đựng đồ uống lạnh của McDonald's.

Một thiết kế khác là làm dày đáy cốc hoặc thêm các gân gia cố hình khuyên. Thiết kế này làm tăng diện tích tiếp xúc giữa đáy cốc và bề mặt đỡ, phân bổ trọng lượng của cốc giấy, hạ thấp trọng tâm và cải thiện độ ổn định. Làm dày đáy cốc thường liên quan đến việc tăng cục bộ số lớp giấy hoặc sử dụng giấy có định lượng cao hơn.
Trong một số thiết kế đặc biệt, cấu trúc loe ra bên ngoài cũng được sử dụng. Phần đế của thân hộp đựng giấy có thể xếp chồng lên nhau tạo thành một cấu trúc loe ra bên ngoài{2}} với đường kính tăng lên. Cấu trúc này có thể ngăn ngừa biến dạng trong quá trình xếp chồng và ngăn thùng chứa trượt khỏi kết cấu đỡ trong quá trình xếp chồng.

Những cải tiến về cấu trúc đáy cũng bao gồm: thiết kế chống-trượt, tăng ma sát thông qua các họa tiết hoặc phần nhô ra ở đáy; thiết kế đệm, sử dụng vật liệu đàn hồi hoặc kết cấu dạng sóng để hấp thụ lực tác động; và thiết kế thoát nước, đặt rãnh thoát nước ở phía dưới để ngăn chặn sự tích tụ ngưng tụ.

5.3 Các biện pháp gia cố cho thiết kế miệng cốc

Miệng cốc là một trong những bộ phận dễ bị biến dạng nhất của cốc giấy và thiết kế của nó rất quan trọng đối với hiệu suất tổng thể.

Thiết kế -cạnh cuộn là phương pháp gia cố miệng cốc phổ biến nhất. Sử dụng mép cuộn đôi (độ dày 1,5-2mm) thay vì mép cuộn đơn, dải nhựa PE (đường kính 1-1,5mm) có thể được nhúng vào mép cuộn để tăng cường khả năng chống uốn của miệng cốc. Thiết kế này thường được sử dụng trong các loại cốc giấy bền vững mang đi và có thể ngăn chặn miệng cốc bị biến dạng một cách hiệu quả trong quá trình vận chuyển.

Một cải tiến khác là miệng cốc có cạnh-rộng{1}}gấp ra ngoài. Thiết kế này không chỉ giúp tăng cường độ chắc chắn của vành cốc mà còn hỗ trợ ổn định hơn cho việc xếp chồng. Khi xếp chồng lên nhau, vành rộng hơn của cốc giấy phía dưới mang lại sự hỗ trợ rộng hơn và ổn định hơn cho cốc giấy phía trên, giảm nguy cơ bị lật.

Những cân nhắc khác đối với thiết kế vành bao gồm: hiệu suất bịt kín, vì một số cốc giấy bền vững cần được sử dụng có nắp đậy và hình dạng vành ảnh hưởng trực tiếp đến hiệu quả bịt kín; sự thoải mái khi uống rượu, vì hình dạng và kết cấu của vành ảnh hưởng đến trải nghiệm của người dùng; và khả năng in ấn, vì vùng viền thường được sử dụng cho logo thương hiệu và yêu cầu bề mặt phẳng.

5.4 Thiết kế kết cấu toàn diện để ngăn ngừa biến dạng

Các thiết kế cốc giấy hiện đại để chống biến dạng thường sử dụng sự kết hợp của nhiều công nghệ khác nhau.

Thiết kế kết cấu sóng là một phương pháp hiệu quả. Các nếp gấp hình vòng-được ép vào phần giữa của thân cốc, có chiều cao 2-3mm và khoảng cách 10-15mm, tăng độ cứng xuyên tâm để chống lại lực nén bên ngoài. Cốc uống nước nóng ở cửa hàng tiện lợi thường có 3-4 nếp gấp.

Thiết kế sườn dọc trục cung cấp một giải pháp khác. 4-6 các gân được ép dọc theo chiều dài thân cốc, với độ sâu 1-1,5mm, tạo thành cấu trúc cơ học giống lăng kính giúp tăng cường cường độ nén theo phương thẳng đứng. Các đường gân phân phối áp lực từ phía trên, giúp thân cốc không bị xẹp xuống một cách hiệu quả.

Một số-sản phẩm cao cấp sử dụng cấu trúc hỗn hợp nhiều{1}}lớp. Ví dụ: bát giấy có-độ bền biến dạng{4}}cao bao gồm một ống trụ giấy bên ngoài và một ống trụ giấy hình nón bên trong, tạo thành một khoang bên trong giữa chúng. Sáu miếng bìa cứng hỗ trợ hình tam giác được lắp vào khoang bên trong, phân bố đều dọc theo chu vi. Thiết kế cấu trúc phức tạp này cung cấp hiệu suất nén tuyệt vời.

Thiết kế toàn diện còn bao gồm: tối ưu hóa sự kết hợp vật liệu, sử dụng vật liệu có đặc tính khác nhau ở các bộ phận khác nhau; đổi mới quy trình, chẳng hạn như xử lý nhiệt để cải thiện độ cứng tổng thể; và tích hợp chức năng, tích hợp các chức năng như cách nhiệt, chống{0}}trượt và trang trí vào thiết kế kết cấu.

VI. Bản tóm tắt

Thông qua phân tích toàn diện về cơ chế biến dạng của cốc giấy bền vững trong các tình huống sử dụng khác nhau, chúng ta có thể rút ra tóm tắt chính sau:

• Biến dạng trong các tình huống đồ uống nóng chủ yếu là do ứng suất nhiệt, làm mềm vật liệu và chênh lệch áp suất bên trong và bên ngoài. Thân cốc bị xẹp, đáy phồng lên và biến dạng vành là những hiện tượng thường gặp nhất.
• Cơ chế biến dạng trong các tình huống đồ uống lạnh rất khác biệt, chủ yếu là do chênh lệch áp suất và sự ngưng tụ hơi nước, dẫn đến vết lõm trong cốc.
• Yếu tố thời gian, bao gồm sự di chuyển của hơi ẩm và sự giảm ứng suất, dẫn đến sự suy giảm dần dần hiệu suất của cốc giấy trong thời gian sử dụng kéo dài.
• Thiết kế kết cấu đóng vai trò quyết định trong việc kiểm soát biến dạng - độ côn hợp lý, kết cấu đáy được gia cố và thiết kế vành được tối ưu hóa cải thiện đáng kể khả năng chống biến dạng.

Cốc giấy bền vững thông thường có thể xẹp xuống 1,2 cm trong nước nóng 90 độ sau 5 phút, trong khi-ly giấy bền vững được thiết kế chất lượng cao có thể hạn chế biến dạng trong phạm vi 0,3 mm, chứng tỏ tác động đáng kể của việc lựa chọn vật liệu và kỹ thuật chu đáo.
